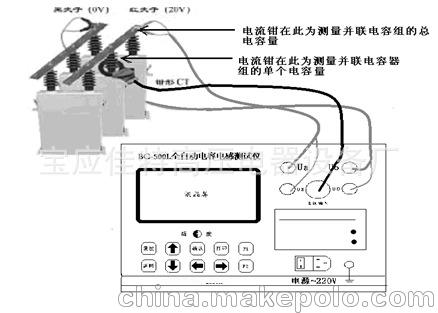

针对现场的实际情况，我公司经过攻关，最终研制出一种利用新试验方法进行测量的仪器，这就是“BC-500L全自动电容电感测试仪”。该仪器可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，本仪器还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了安全保障。
功能特点
l 本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，
l 测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；
l 仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。
l 仪器内置大容量非易失性存储器：可存储50组测量数据。
l 仪器内置高精度实时时钟功能：可进行日期及时间校准。
l 仪器自带高速微型热敏打印机：可打印测量及历史数据。
l 仪器试验电源过流保护功能：电源输出短路不会损坏仪器。
技术指标
输出电压 ~2V,~20V
测量范围 电容：2uF～2000uF
电感：1mH～10H
电流：50mA～10A
电压: 0~ ~25V
测量精度 电容：±(1%+2字)
电感：±(1%+5字)
电流：±(1%+2字)
电压：±(1%+2字)
外形尺寸 350mm×230mm×190mm
仪器重量 8kg
使用条件
环境温度 -10℃～50℃
环境湿度 ≤85%RH
工作电源 AC220V±10%
电源频率 50±1Hz
仪器功率 200W

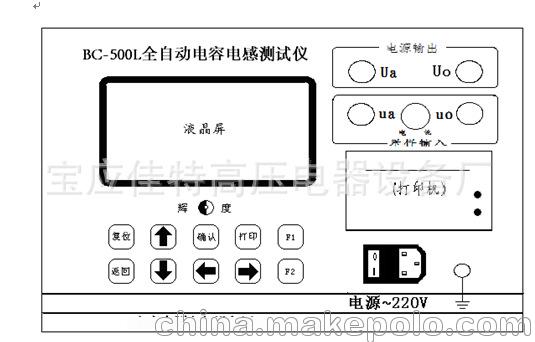

面板介绍
图1
Ua、Uo：测试线电源电压输出端；
ua、 uo :测试线采样电压引入端；
电流输入：电流钳接线引入端；
电源开关：接通和断开交流电源；
：仪器接地端子
液 晶 屏：显示操作提示及测量数据
键 盘：仪器各种功能的操作
打 印 机：打印各种测量数据
