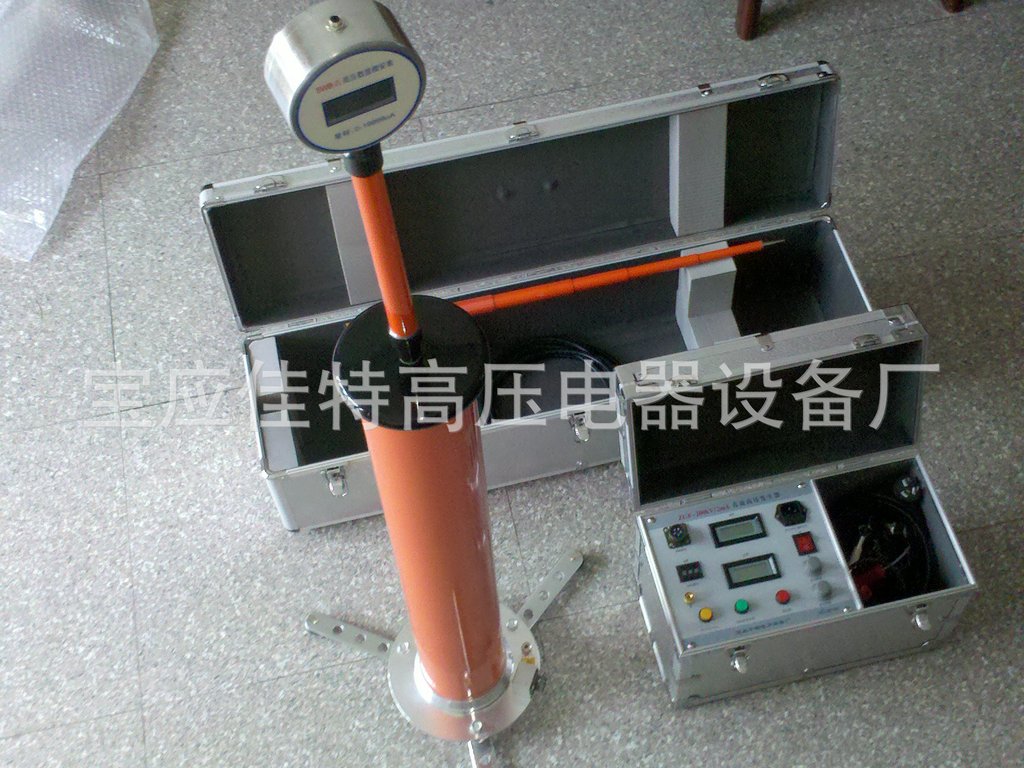

本产品适用于直流耐压试验及测量泄漏电流的专用仪器设备，是电力工业、生产、基建及科研单位对电缆、避雷器、高压电器设备进行绝缘检测试验的必要仪器，也可用于静电技术应用，实验及其他需要直流高压的场合。

二、            产品特点

a)       体积小、重量轻、更美观、更可靠、操作简便、功能齐全，是新世纪理想的换代产品。

b)       采用最先进技术、工艺制造，脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，波汶系数更小。

c)        精度高、测量准确。输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高、低压端测量泄漏电流，高压端采用球形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

d)       控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。

e)       负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、断线保护等各种保护功能。自动保护功能强，操作安全，各种技术指标均优于行业标准及优于同类产品。

f)        具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能键，当电流升到1000uA时，就打开75%的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，并且将微调电压旋钮回到零位上，并应立即将75%按钮开关打到正常的位置上，再做其它试验。

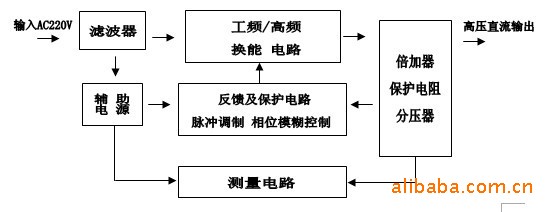

三、            电气工作原理框图

四、            产品规格及技术指标
